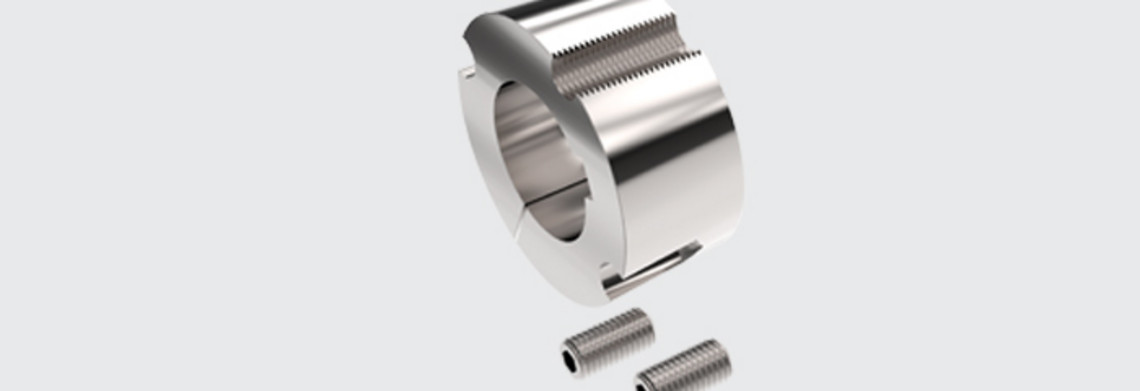

Taper-Spannbuchsen

Das System Taper-Spannbuchse bietet eine einfache, kostengünstige und flexible Variante der Welle-Nabe-Verbindung. Durch die international standardisierten Größen der Taper-Buchsen lassen sich Änderungen der Bohrungsdurchmesser unkompliziert und schnell aus Lagervorrat umsetzten.

Unsere qualitativ hochwertigen Taper-Buchsen werden aus Grauguss EN-GJL-200 (Alt GG-20) gefertigt und werden einbaufertig mit zylindrischen metrischen oder zölligen Bohrungen, Passfedernuten nach DIN 6885/1 oder BS46 und Montageschrauben geliefert.

Das Prinzip der Konus-Klemm-Verbindung bietet den Vorteil einer sehr kurzen Einbaulänge im Vergleich zu herkömmlichen Passfederverbindungen. Durch die  Klemmung auf der Welle ergibt sich eine zusätzliche axiale Sicherung. Diese Eigenschaft ermöglicht ebenfalls die Übertragung von geringen Drehmomenten ohne den Einsatz einer Passfeder.

Vorteile

  • Umfangreiches Standardsortiment

  • Hohe Verfügbarkeit

  • Günstiges Preis- Leistungsverhältnis

  • Austauschbar durch internationale Standardisierung

  • Einfache und schnelle Montage und Demontage

  • Kurze Baulänge

  • Universell einsetzbar

Über unser Standardsortiment hinaus, liefern wir auf Anfrage auch Sondergrößen wie z.B. 6050, 7060, 8065 und 10085 mit Bohrungen bis zu 250 mm. Auch Sonder-Ausführungen mit z.B. Innenverzahnung, Keilnuten nach amerikanischen ANSI-Standard oder in alternativen Werkstoffen sind möglich.

Anwendungsbereiche

Durch die vielfältige Verwendung der Taper Lock-Buchse in Riemenscheiben (Keilriemen, Zahnriemen, Rippenbänder usw.), Kettenrädern und Wellenkupplungen, ist der Einsatz in zahlreichen Anwendungen im gesamten allgemeinen Maschinen- und Anlagenbau, sowie der Land- und Forstwirtschaft möglich.

Größen und Bohrungsdurchmesser

1008 10-25 mm 3/8-1 in
1108 10-28 mm 3/8-1 1/8 in
1210 10-32 mm 1/2-1 1/4 in
1610 14-42 mm 1/2-1 5/8 in
1615 14-42 mm 1/2-1 5/8 in
2012 14-50 mm 5/8-2 in
2517 16-65 mm 3/4-2 1/2 in
3020 25-75 mm 1 1/4-3 in
3030 35-75 mm 1 1/4-3 in
3525 35-100 mm 1 1/2-3 1/2 in
3535 35-90 mm 1 1/2-3 1/2 in
4030 40-115 mm
4040 40-100 mm 1 3/4-4 in
4535 55-125 mm
4545 55-110 mm 2 1/4-4 1/2 in
5040 70-125 mm
5050 70-125 mm 3-5 in
