Mini-Kupplung
Drehsteife Ausgleichskupplung

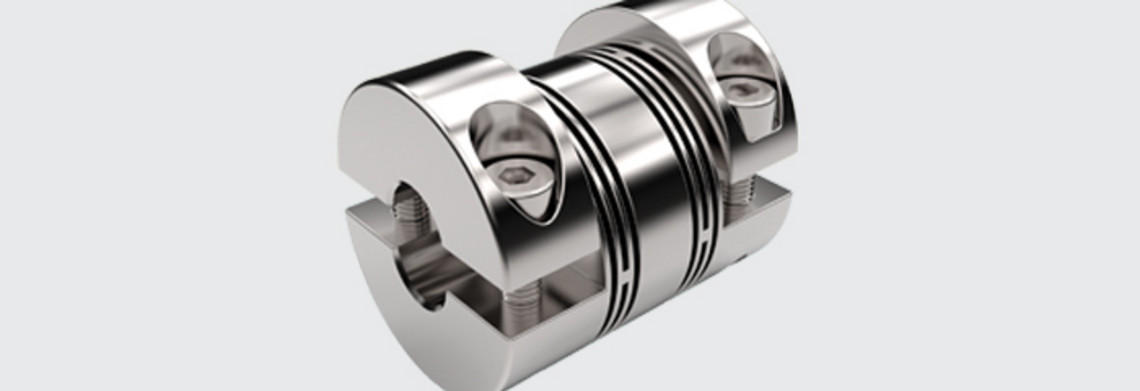

Die Mini-Kupplung ist eine drehstarre doppelgelenkige Ganzmetallkupplung aus hochwertigem Aluminium, Edelstahl oder Stahl.
Die patentierte Schlitzung der Kupplung gleicht axiale, radiale und winklige Wellenversätze aus. Dabei wird das Drehmoment spielfrei übertragen.
Ein weiteres Merkmal der Federstegkupplung ist eine hohe Steifigkeit, was zu sehr guten Positioniergenauigkeiten in dynamischen Antrieben führt. Darüber hinaus ist die Schlitzkupplung verschleiß- und wartungsfrei.
Die Ausgleichskupplung Mini ist in zwei verschiedenen Ausführungen erhältlich. Die Kupplung Bauart MWK ist eine einteilige Ausführung mit geschlitzten Klemmnaben. Die Bauart MWH hat 2 abnehmbare Halbschalen, die eine einfache radiale Montage ermöglichen.
Die Kupplungsnaben sind standardmäßig mit zylindrische Fertigbohrungen ohne Nut, die wir nach Kundenvorgabe einbringen. Darüber hinaus sind auf Anfrage auch Bohrungen mit Passfedernut und Sonderbohrungen möglich.
Vorteile
Wartungsfrei
Spielfrei
Hohe Betriebssicherheit
Lange Lebensdauer
Einfache Montage
Kompakte Bauform
Hohe Positioniergenauigkeit
Anwendungsbereiche
Die Einsatzbereiche der Mini-Wellenkupplung sind überwiegend Anwendungen mit präziser spielfreier Drehmomentübertragung.
Haupteinsatzgebiete sind deshalb vor allem in Servoantrieben, Werkzeugmaschinen, im Lebensmittelbereich und der Pharmatechnik.
Darüber hinaus aber auch im allgemeinen (Sonder-)Maschinenbau für eine Vielzahl von Anwendungen.
Größe, Bohrungsdurchmesser und max. Nenndrehmomente
Größe, Bohrungsdurchmesser und max. Nenndrehmomente
| 16 | 3-6 mm | 3 Nm |
| 18 | 3-6 mm | 6 Nm |
| 20 | 3-8 mm | 12 Nm |
| 22 | 3-10 mm | 6 Nm |
| 25 | 6-12 mm | 16 Nm |
| 30 | 6-14 mm | 25 Nm |
| 40 | 6-19 mm | 36 Nm |
| 50 | 10-26 mm | 73 Nm |
| 60 | 10-30 mm | 125 Nm |
| 70 | 15-35 mm | 170 Nm |
| 80 | 20-40 mm | 220 Nm |
